激光焊接工藝在有源光器件封裝上的應用2024-01-12
根據物理形式的不同，光通信器件可分為芯片、有源光器件、無源光器件、光模塊和子系統四類。其中，有源光收發模塊在光通信器件中占有很大的份額，約占65%。有源光器件主要用于光電信號轉換，包括激光器、調制器、探測器和集成器件等。
有源光器件的封裝結構
前面提到，有源光器件種類繁多，封裝形式也多種多樣。到目前為止，行業還沒有統一的光發送和接收器件封裝標準。各廠家使用的封裝形式和管殼外形尺寸相差較大，但一般可分為同軸型和蝶形包裝，如圖2.1所示。對于光收發一體化模塊，其封裝形式相對規范，主要有1種1×9和2×9大封裝、2×5和2×10小封裝（SFF）以及支持熱插拔的SFP和GBIC包裝。

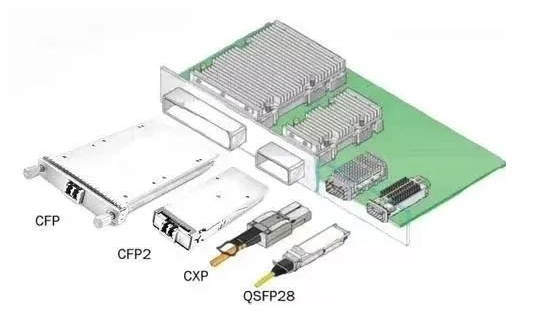

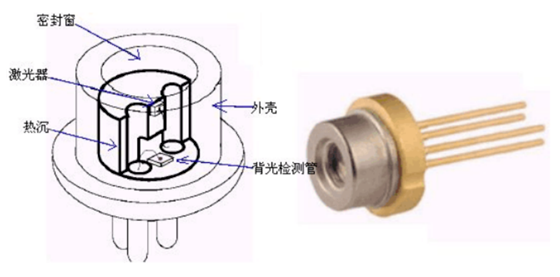

光器件不同于一般的半導體器件。除了電學部件外，還有光學準直機構，因此其封裝結構更為復雜，通常由一些不同的子部件組成。其子部件一般有兩種結構，一種是激光二極管、光電探測器等有源部件安裝在封閉包裝中，同一包裝只能包含一個有源光器件，也可與其他部件集成。TO-CAN是一種常見的，它的管帽上有透鏡或玻璃窗，管腳一般采用“金屬”－玻璃“密封”。這種以TO-CAN形式包裝的部件一般用于更高層次的組裝，如適當?shù)墓饴窚?zhǔn)直機構和外部驅動電路，形成光傳輸或接收模塊和集成模塊。
另一種結構是將激光或探測器管芯直接安裝在一個子裝配上（submount），然后粘接到更大的基底上提供熱沉，可能有熱敏電阻、透鏡等元件。這樣的單元一般稱為光學子裝配（OSA：opticalsubassembly）。光學子裝配一般分為兩類：發送光學子裝配（TOSA）并接收接收光學子裝配（ROSA）。光學子裝配通常安裝在TEC制冷器上或直接安裝在包裝殼體的底座上。
激光焊接有源光器件
有源光器件是光通信系統中將電信號轉換為光信號或?qū)⒐庑盘栟D(zhuǎn)換為電信號的關鍵器件。它是光傳輸系統的心臟，在光通信領域發揮著重要作用。目前，連續脈沖激光焊接技術廣泛應用于有源光器件的包裝，具有焦點小、功率密度高、熱影響面積小等特點。
有源光器件激光焊接案例

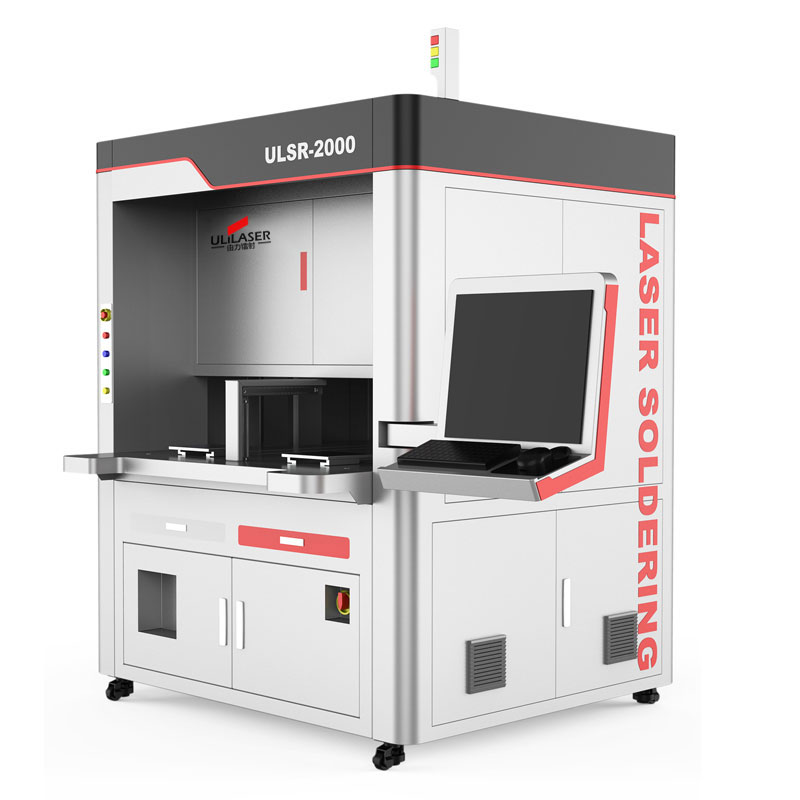

激光焊接是一種新型的焊接技術，具有焊接牢固、變形小、精度高、自動控制方便等優點，已成為光通信器件包裝的重要手段之一。光通信器件包裝對焊接機的能量分配和能量穩定性要求很高，對環境要求和能量偏差值有很高的要求≤0.03J.
?
