激光恒溫焊錫軟件保護被焊電子元件2024-05-24
光器件的發展仍然促進著各行各業的發展，如激光打標、切割、焊接、除銹等更高質量的產品?？v觀各大廠商推出的上述高端激光器甚至高端成套激光設備，我們發現激光焊接除了打標、切割、焊接、除銹等應用外，還有一種新穎的應用方式:激光錫焊
眾所周知，激光焊錫技術發展至今也沒有很久，技術也不是很成熟。大多數設備制造商采用類似于激光標記或激光焊接原理的方法。他們直接對需要焊接的產品開啟激光，控制激光功率照射焊盤焊料，一般用于需要提前填充錫膏的回流焊接范圍。
雖然這種方法具有非接觸加工的各種優點，但溫度是不可控的，產品經常被燒壞。電子行業的焊接主要需要穩定的溫度才能獲得合格的成品。即便如此，許多電子工廠還是選擇這種類型的激光焊接設備來代替焊接機器人。在電子工廠批量生產化中，這種設備不僅難以保證產品焊接質量，而且有發生火災的危險。因此，企業不僅要考慮其可靠性，還要考慮設備的可控性、安全性等綜合性能。
雖然激光技術發展迅速，但激光焊接設備供應商需要大量資金投入R&D，在更好地服務電子工廠的同時升級技術。
令人欣慰的是，最近溫控激光焊接技術也有所發展。許多激光設備制造商意識到溫控對電子產品焊接的重要性，因此也推出了溫控激光焊接設備。雖然不成熟，但給電子產品可控的非接觸選擇性焊接帶來了好消息。
溫度控制激光錫焊的原理

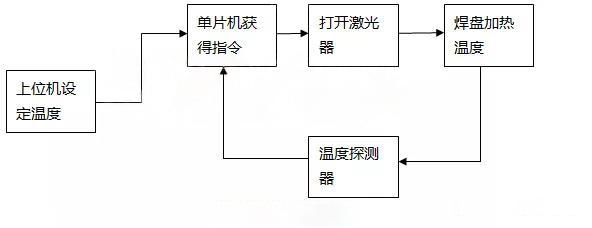

溫度控制原理如下:激光對加工件的紅外熱輻射通過紅外檢測實時檢測，形成激光焊接溫度和檢測溫度的閉環控制。通過PID的計算和調節，激光焊接溫度在設定范圍內的波動可以得到有效控制。設定的溫度指令由上位機傳遞給單片機。單片機控制半導體激光打開激光；半導體激光輸出的激光通過光學耦合系統照射到指定的焊接區域，同時測量激光掃射區域的溫度。在這種焊接模式下，溫度測量數據形成對單片機的反饋，形成閉環控制。使焊接區域的溫度達到控溫焊接的過程。

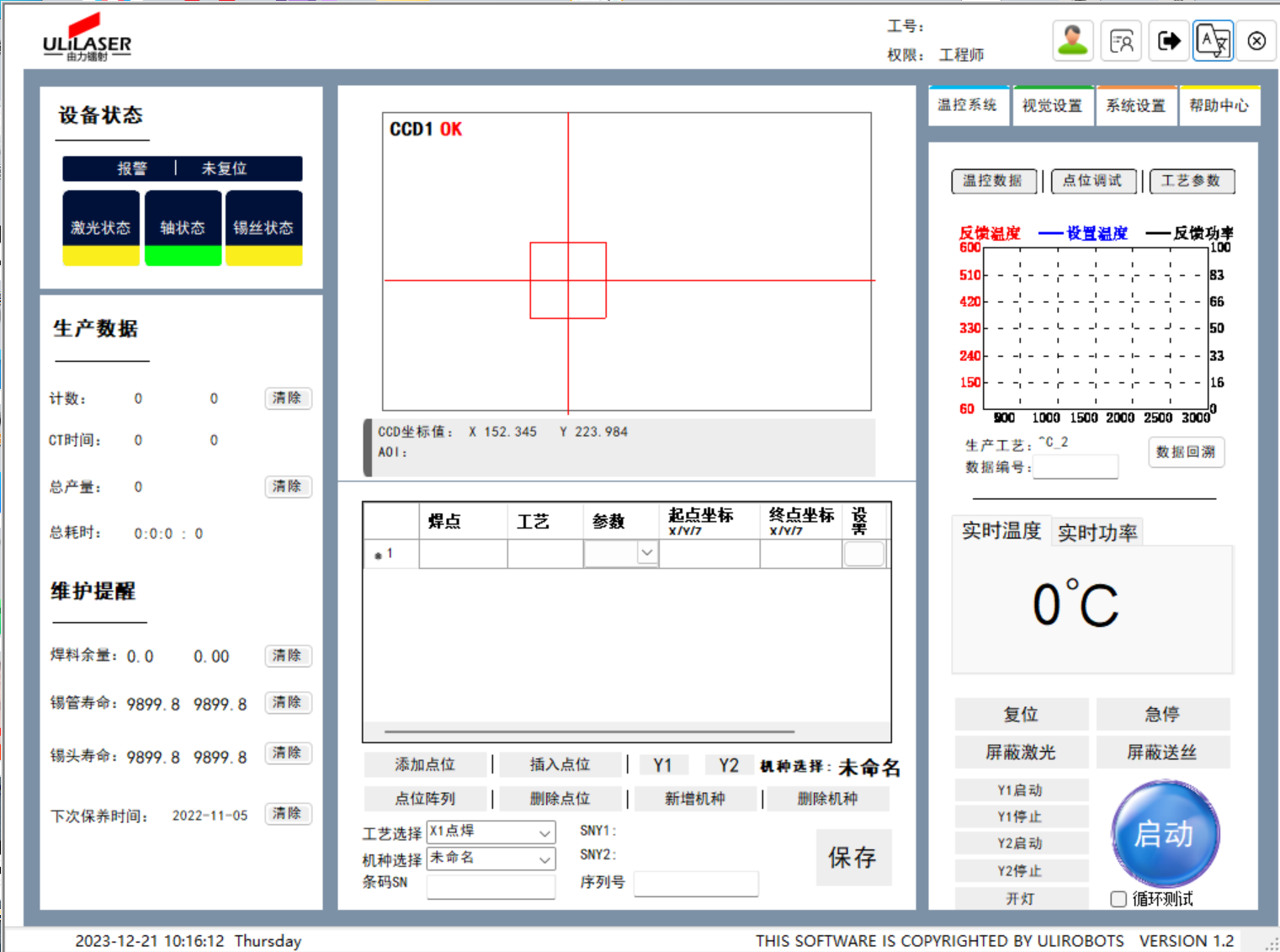

ULILASER激光恒溫焊錫軟件特點：
此軟件是應用在激光恒溫錫焊，恒溫塑料焊接等一系列在焊接過程中需要溫度檢測的加工與操作系統。
-操作簡單，功能強大，實時工況清晰反饋于操作界面上;
-可對加工文件顯示區域的圖像進行編輯處理;
-提供系統維護與升級服務;采用同軸攝像，定位精度高;
-具有模擬加工功能，可提前發現加工路線的問題，避免錯誤加工;
-通過圖像識別，進行自動攝像定位;
-溫度控制可選，可用于對濕度有嚴格要求的焊接場合;
-焊接參數可調，適應各種焊接加工工藝。
由于光學質量越好，激光光密度越高，能量越集中，加熱速度越快，在快速加熱的過程中，溫度控制可以抑制超調，溫度控制的穩定性可以抑制溫度的上下波動，這與電子產品焊接質量的穩定性密切相關，因此光學設計對該系統具有重要意義。經分析，列舉如下:
1.需要更集中的能量，獲得更小的光斑。
2.要求激光透過率更高，減少能量損失。
3.需設計較小的腰斑直徑，減少其它設備對激光的遮擋作用。
4.溫度控制需要更加精確，紅外線探測光和近紅外線需要盡可能地消除色差。
5.需要兼顧可視化實時監控，CCD視覺需要更清晰的成像光學條件。
6.需減少各種光學的反射和吸收，確保光學系統的準確性等。
7.需消除陰影的無影光設計，更準確地識別焊盤。
8.必須有較高的工作距離，防止焊劑飛濺和煙塵污染對光學器件造成損壞等。
隨著折疊屏和5G通信的到來，隨著智能汽車時代的到來，F(xiàn)PC軟板焊接、攝像頭焊接、光模塊焊接等高科技配件將供不應求，隨著行業的深入發展，溫控激光焊接設備將大放異彩。
?
