振鏡掃描系統應用于激光焊錫領域2021-02-05
激光振鏡也叫激光掃描器，其由位置傳感器、誤差放大器、功率放大器、位置鑒別器和電流積分器五個部分組成，其原理是當輸入一個位置信號后，擺動電機會根據電壓與角度的轉換比例，以一定角度擺動。整個過程采用閉環反饋控制。

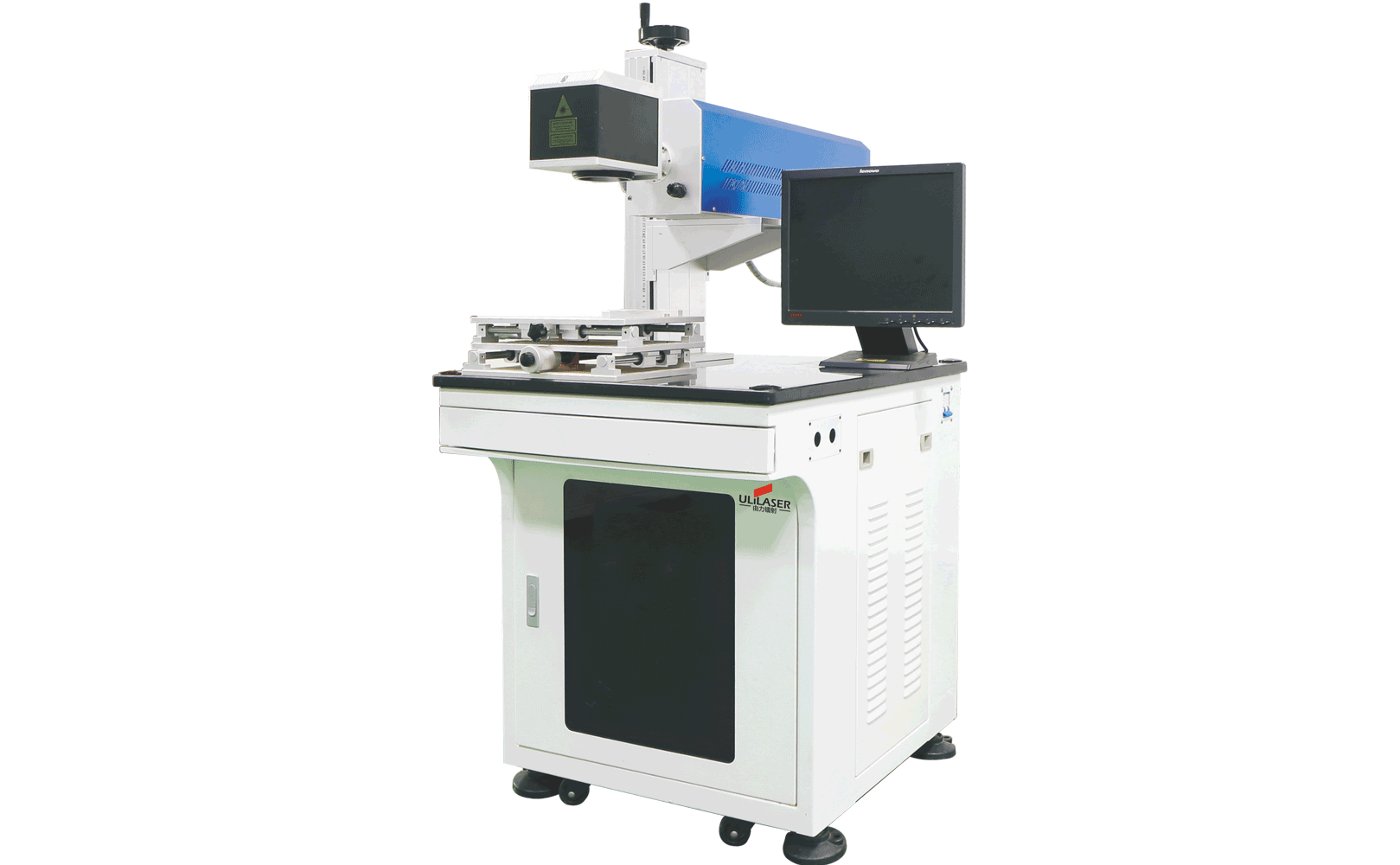

振鏡在打標行業的應用：振鏡掃描打標頭主要由XY掃描鏡、場鏡、振鏡和計算機控制的打標軟件組成。根據不同的激光波長選擇相應的光學元件。相關選項包括激光擴束器、激光器等
1998年，振鏡掃描系統在中國開始大規模應用。其設計思想完全遵循電流表的設計方法，用透鏡代替手，用計算機控制的-5V-5V或-10V-10V DC信號代替探頭的信號，從而完成預定的動作。和旋轉鏡掃描系統一樣，這種典型的控制系統采用了一對折疊鏡，不同的是驅動這一套鏡的步進電機被伺服電機取代。在該控制系統中，位置傳感器的使用和負反饋回路的設計思想進一步保證了系統精度，整個系統的掃描速度和重復定位精度達到了新的水平。

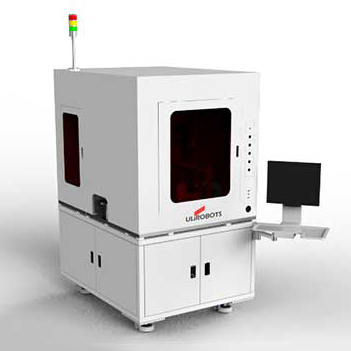

振鏡掃描系統在激光焊接領域的應用：振鏡在打標應用中的工作原理是一樣的。通過兩個檢流計在X軸和Y軸上的角偏轉，激光束通過擴束透鏡反射到加工表面。振鏡將激光反射到加工表面的范圍是振鏡掃描范圍。可以有效加熱該加工范圍內焊點的激光點，不需要依靠二維移動平臺就可以移動不同焊點所需的激光點。因?yàn)闄z流計的偏轉速度很快，所以激光光斑在各個焊點之間的運動也很快，遠遠超過常規二維運動軸的運動速度。在預涂焊膏的前提下，這種高速移動激光光斑的功能可以大大提高焊接速度。目前，我公司擁有配備高速振鏡掃描功能的成熟設備：恒溫高速
激光錫焊機，已在客戶現場投入生產。焊接效率完全能滿足現場生產線速度的要求，焊點質量可靠。歡迎客戶了解和咨詢。
?
?
