如何檢測 PCB 焊接缺陷？2024-03-22
激光焊接技術廣泛應用于PCB電子領域。它可用于焊接電阻、電容、電感等各種微型元件，也可用于焊接更復雜的電路結構。激光焊接可以展現其卓越的性能和穩定性，無論是大規模集成電路的焊接，還是高精度微型元件的連接。

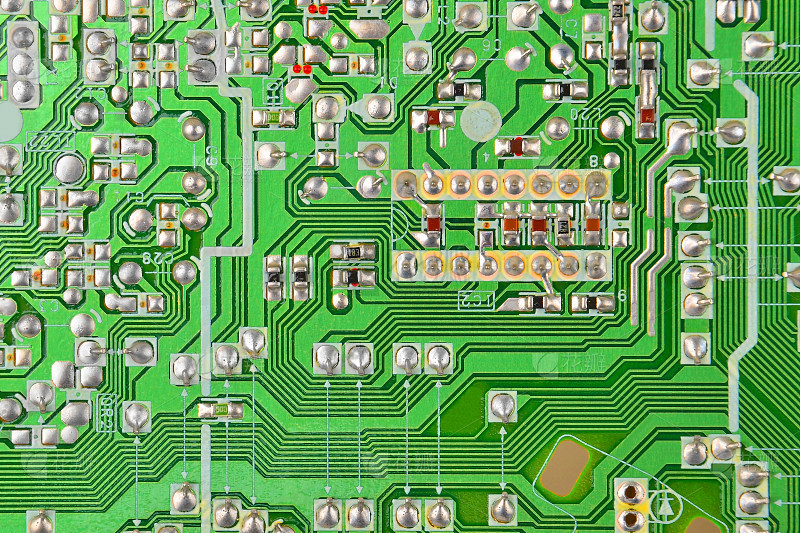

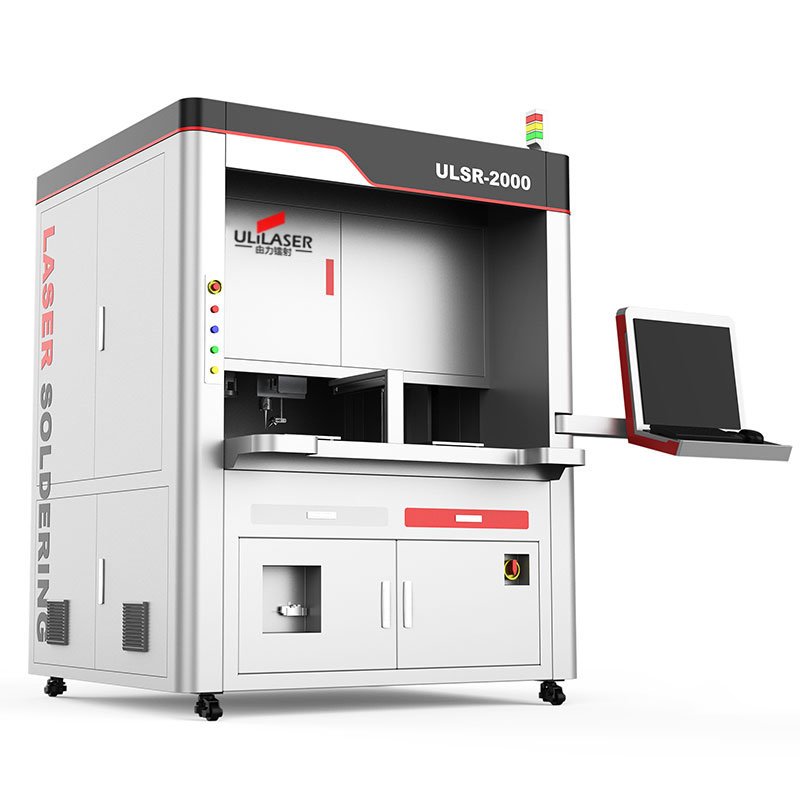

然而，在激光焊接的輝煌背后，檢測環節同樣重要。PCB電子激光焊接后的檢測是保證焊接質量的關鍵步驟。它是激光焊接技術的有力保證，也是對消費和責任的表現。激光焊錫機的焊接后檢測功能主要體現在外觀檢測上。利用視覺檢測功能，觀察焊點是否均勻光滑，是否存在焊錫缺陷明顯、焊接過多、焊接不良等明顯缺陷。同時，檢查焊點周圍是否有明顯的燒傷或爆裂。
視覺檢測是激光焊錫機最直接、最常用的方法。焊接后的錫珠形狀、尺寸和位置由高清攝像頭捕捉，然后通過圖像處理技術分析比較這些數據，從而判斷焊接質量是否合格。視覺檢測的優點是速度快，效率高，焊接過程中的問題可以準確識別。除了使用激光焊錫機附加的視覺檢測功能來檢測PCB電子的外觀外，通常還會進行一系列的性能檢測，以確保焊接的準確性和可靠性。以下是一些常用的PCB電子檢測方法:
1. 電氣性能測試:使用萬用表或示波器等工具進行電氣性能測試。檢查焊點之間的導通性，確保焊接后的電路連接正常。此外，還可以測試電路的參數，如電阻、電容、電感等。，以確保它們符合設計要求。
2. x光檢測:對于復雜的PCB板，x光檢測可以用來觀察焊接的內部情況。x光可以穿透焊層，顯示焊接接頭的內部結構，從而發現焊接的潛在缺陷。但是x光檢測成本高，對人體有一定的輻射危害，使用時要特別小心。
3. 熱像檢測:焊接接頭的熱分布可以通過熱像儀觀察加熱過程中PCB板的溫度變化來檢測。如果焊接不良，會導致熱量分布不均勻，從而在熱像圖中顯示出來。
4. 力學測試:這種方法主要通過測試焊接部位的力學性能來判斷焊接質量，如抗拉強度和屈服強度。如果焊接部位的力學性能符合要求，可以認為焊接質量合格。但是機械測試需要破壞焊接部位，所以只適用于一些不重要或者可以替代的零件。
上述方法各有優缺點，具體使用哪種方法取決于產品的要求、成本考慮和實際操作的可行性。為了保證焊接質量達到最高標準，在實際生產過程中，通常采用多種方法進行焊后檢測。伴隨著科學技術的不斷進步，未來可能會出現更多新的焊后檢測方法，為激光焊錫機的應用和發展提供了更多的可能性。
?
